1.6. Электрические машины.

Электрическая машина — это электромеханический преобразователь энергии, основанный на явлениях электромагнитной индукции и силы Ампера, действующей на проводник с током, движущийся в магнитном поле.

1.6.1. Двигатели.

Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую, побочным эффектом при этом является выделение тепла.

В основу работы любой электрической машины положен принцип электромагнитной индукции. Электрическая машина состоит из неподвижной части — статора (для асинхронных и синхронных машин переменного тока) или индуктора (для машин постоянного тока) и подвижной части — ротора (для асинхронных и синхронных машин переменного тока) или якоря (для машин постоянного тока). В роли индуктора на маломощных двигателях постоянного тока очень часто используются постоянные магниты.

Принцип действия трехфазного асинхронного электродвигателя:

При включении в сеть в статоре возникает круговое вращающееся магнитное поле, которое пронизывает короткозамкнутую обмотку ротора и наводит в ней ток индукции. Отсюда, следуя закону Ампера (на проводник с током, помещенный в магнитное поле, действует ЭДС), ротор приходит во вращение. Частота вращения ротора зависит от частоты питающего напряжения и от числа пар магнитных полюсов.

Разность между частотой вращения магнитного поля статора и частотой вращения ротора характеризуется cкольжением. Двигатель называется асинхронным, так как частота вращения магнитного поля статора не совпадает с частотой вращения ротора.

Асинхронные двигатели нашли широкое применение во всех отраслях техники. Особенно это касается простых по конструкции и прочных трехфазных асинхронных двигателей с коротко-замкнутыми роторами, которые надежнее и дешевле всех электрических двигателей и практически не требуют никакого ухода. Название «асинхронный» обусловлено тем, что в таком двигателе ротор вращается не синхронно с вращающимся полем статора. Там, где нет трехфазной сети, асинхронный двигатель может включаться в сеть однофазного тока.

Статор асинхронного электродвигателя состоит, как и в синхронной машине, из пакета, набранного из лакированных листов электротехнической стали толщиной 0,5 мм, в пазах которого уложена обмотка. Три фазы обмотки статора асинхронного трехфазного двигателя, пространственно смещенные на 120°, соединяются друг с другом звездой или треугольником.

Для синхронной частоты вращения nc поля электродвигателя с р парами полюсов справедливо при частоте тока f :

n_c = \frac{60f}{p} .

При частоте 50 Гц получаем для p = 1, 2, 3 (двух-, четырех- и шести-полюсных машин) синхронные частоты вращения поля nc = 3000, 1500 и 1000 об/мин.

Рис 1. Пример работы двигателя.

1.6.2. Генераторы.

Электрический генератор — это устройство, в котором неэлектрические виды энергии (механическая, химическая, тепловая) преобразуются в электрическую энергию.

Уравнение

E=-\frac{d\Phi}{dt} ,

устанавливает связь между ЭДС и скоростью изменения магнитного потока Ф пронизывающего обмотку генератора.

1.6.3. Преобразователи электроэнергии.

Преобразователь электрической энергии — это электротехническое устройство, предназначенное для преобразования параметров электрической энергии (напряжения, частоты, числа фаз, формы сигнала).

Классификация по характеру преобразования:

Выпрямитель — устройство, предназначенное для преобразования энергии источника переменного тока в постоянный ток.

Инвертор — устройство, задача которого обратна выпрямителю, то есть преобразование энергии источника постоянного тока в энергию переменного тока.

Инверторы подразделяются на два класса: ведомые сетью (зависимые) и автономные.

Ведомые инверторы преобразуют энергию источника постоянного тока в переменный с отдачей её в сеть переменного тока, то есть осуществляют преобразование, обратное выпрямителю.

Автономные инверторы — устройства, преобразующие постоянный ток в переменный с неизменной или регулируемой частотой и работающие на автономную (не связанную с сетью переменного тока) нагрузку.

Преобразователь частоты — вторичный источник электропитания, вырабатывающий переменный электрический ток с частотой, отличной от частоты тока исходного источника.

Преобразователи напряжения:

  • импульсные источники питания
  • источники бесперебойного питания
  • трансформаторы напряжения

Классификация по способу управления:

  • Импульсные (на постоянном токе)
  • Фазовые (на переменном токе)

Классификация по типу схем:

  • Нулевые, мостовые
  • Трансформаторные, бестрансформаторные
  • Однофазные, двухфазные, трёхфазные…

Классификация по способу управления

  • Управляемые
  • Неуправляемые

1.6.4. Усилители.

Электронный усилитель — усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное устройство, так и блок (функциональный узел) в составе какой-либо аппаратуры — радиоприёмника, магнитофона, измерительного прибора и т. д.

Структура усилителя

Усилитель представляет собой в общем случае последовательность каскадов усиления, соединённых между собой прямыми связями

В большинстве усилителей, кроме прямых, присутствуют и обратные связи (межкаскадные и внутрикаскадные). Отрицательные обратные связи позволяют улучшить стабильность работы усилителя и уменьшить частотные и нелинейные искажения сигнала. В некоторых случаях обратные связи включают термозависимые элементы (термисторы, позисторы) — для температурной стабилизации усилителя или частотнозависимые элементы — для выравнивания частотной характеристики

Некоторые усилители (обычно УВЧ радиоприёмных и радиопередающих устройств) оснащены системами автоматической регулировки усиления (АРУ) или автоматической регулировки мощности (АРМ). Эти системы позволяют поддерживать приблизительно постоянный средний уровень выходного сигнала при изменениях уровня входного сигнала.

Между каскадами усилителя, а также в его входных и выходных цепях, могут включаться аттенюаторы или потенциометры — для регулировки усиления, фильтры — для формирования заданной частотной характеристики и различные функциональные устройства — нелинейные и др.

Как и в любом активном устройстве, в усилителе также присутствует источник первичного или вторичного электропитания (если усилитель представляет собой самостоятельное устройство) или цепи, через которые питающие напряжения подаются с отдельного блока питания.

Каскады усиления

Каскад усиления — ступень усилителя, содержащая один или несколько усилительных элементов, цепи нагрузки и связи с предыдущими или последующими ступенями.

В качестве усилительных элементов обычно используются электронные лампы или транзисторы (биполярные, полевые), иногда, в некоторых особых случаях, могут применяться и двухполюсники, например, туннельные диоды (используется свойство отрицательного сопротивления) и др. Полупроводниковые усилительные элементы (а иногда и вакуумные) могут быть не только дискретными (отдельными) но и интегральными (в составе микросхем), часто в одной микросхеме реализуется полностью законченный усилитель.

В зависимости от способа включения усилительного элемента различаются каскады с общей базой, общим эмиттером, общим коллектором (эмиттерный повторитель) (у биполярного транзистора), с общим затвором, общим истоком, общим стоком (истоковый повторитель) (у полевого транзистора) и с общей сеткой, общим катодом, общим анодом (у ламп)

Каскад с общим эмиттером (истоком, катодом) — наиболее распространённый способ включения, позволяет усиливать сигнал по току и напряжению одновременно, сдвигает фазу на 180°, то есть является инвертирующим.

Каскад с общей базой (затвором, сеткой) — усиливает только по напряжению, применяется редко, является наиболее высокочастотным, фазу не сдвигает.

Каскад с общим коллектором (стоком, анодом) — называется также повторителем (эмиттерным, истоковым, катодным), усиливает ток, оставляя напряжение сигнала равным исходному. Применяется в качестве буферного усилителя. Важными свойствами повторителя являются его высокое входное и низкое выходное сопротивления, фазу не сдвигает.

Каскад с распределенной нагрузкой — каскад, занимающий промежуточное положение между схемой включения с общим эмиттером и общим коллектором. Как вариант каскада с распределенной нагрузкой, выходной каскад усилителя мощности «двухподвес». Важными свойствами являются задаваемый элементами схемы фиксированный коэффициент усиления по напряжению и низкие нелинейные искажения. Выходной сигнал дифференциальный.

Каскодный усилитель — усилитель, содержащий два активных элемента, первый из которых включен по схеме с общим эмиттером (истоком, катодом), а второй — по схеме с общей базой (затвором, сеткой). Каскодный усилитель обладает повышенной стабильностью работы и малой входной ёмкостью. Название усилителя произошло от словосочетания «КАСКад через катОД» (англ. CASCade to cathODE)

Каскады усиления могут быть однотактными и двухтактными.

Однотактный усилитель — усилитель, в котором входной сигнал поступает во входную цепь одного усилительного элемента или одной группы элементов, соединённых параллельно.

Двухтактный усилитель — усилитель, в котором входной сигнал поступает одновременно во входные цепи двух усилительных элементов или двух групп усилительных элементов, соединённых параллельно, со сдвигом по фазе на 180°.

https://upload.wikimedia.org/wikipedia/commons/thumb/4/4c/Amplifier_Circuit_Small.png/300px-Amplifier_Circuit_Small.png

Рис 2. Схема типичного УНЧ с обратной связью.

1.6.5. Сельсины.

Сельсин — индукционная машина системы индукционной связи. Сельсинами называются электрические микромашины переменного тока, обладающие свойством самосинхронизации. Сельсин передачи работают по принципу обычной механической передачи, только крутящий момент между валами передаётся не зубьями шестерён, а магнитным потоком без непосредственного контакта.

В различных отраслях промышленности, в системах автоматики и контроля часто возникает необходимость синхронного и синфазного вращения или поворота двух и более осей, механически не связанных друг с другом (например, на РЛС — радиолокационных системах с вращающейся антенной). Такие задачи решаются с помощью систем синхронной связи.

Простейший сельсин состоит из статора с трёхфазной обмоткой (схема включения — треугольник или звезда) и ротора с однофазной обмоткой. Два таких устройства электрически соединяются друг с другом одноимёнными выводами — статор со статором и ротор с ротором. На роторы подаётся одинаковое переменное напряжение. При таких условиях вращение ротора одного сельсина вызывает поворот ротора другого сельсина. При повороте одного из сельсинов (сельсин-датчика) на определённый угол в нём наводится ЭДС, отличная от первоначальной. Поскольку сельсины (их роторы) соединены, то эта же ЭДС будет возникать и во втором сельсине (сельсин-приёмнике) и по правилу левой руки он отклонится от первоначального положения на тот же угол.

Сельсины и системы дистанционной передачи угла поворота подразделяются на две группы: трёхфазные силовые и однофазные.

Трёхфазные сельсины применяются в системах, где требуется обеспечить синфазное и синхронное вращение двух двигателей (валов), находящихся на расстоянии друг от друга.

Однофазные сельсины могут работать в двух режимах.

Индикаторный режим . Сельсин-датчик принудительно поворачивается на определённый угол, а сельсин-приёмник устанавливается в соответствующее ему положение.

Трансформаторный режим . Сельсин-датчик принудительно поворачивается на определённый угол, а на выходе сельсин-приёмника формируется напряжение, являющееся функцией угла рассогласования между ними.

Для обоих режимов существуют схемы включения:

  • парная (датчик и приёмник),
  • многократная (датчик и несколько приёмников),
  • дифференциальная (два датчика и приёмник).

https://upload.wikimedia.org/wikipedia/commons/thumb/6/62/Synchros.svg/330px-Synchros.svg.png

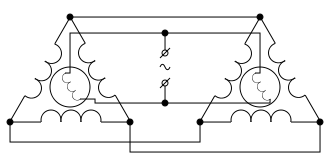

Рис 3. Система из двух простых сельсинов

https://upload.wikimedia.org/wikipedia/commons/thumb/9/91/Selsin_Indikatornaja.png/400px-Selsin_Indikatornaja.png

Рис 4. Схема подключения однофазных сельсинов в индикаторном режиме

https://upload.wikimedia.org/wikipedia/commons/thumb/3/3e/Synchro-connections.jpg/220px-Synchro-connections.jpg

Рис 5. Внешний вид сельсина

1.6.6. Силовой следящий привод.

Электрический привод (сокращённо — электропривод, ЭП) — это управляемая электромеханическая система, предназначенная для преобразования электрической энергии в механическую и обратно и управления этим процессом.

Elprivod.svg

Рис 6. Иллюстрация функциональных элементов.

Регулятор ( Р ) предназначен для управления процессами, протекающими в электроприводе.

Электрический преобразователь ( ЭП ) предназначен для преобразования электрической энергии сети в регулируемое напряжение постоянного или переменного тока.

Электромеханический преобразователь ( ЭМП ) — двигатель, предназначен для преобразования электрической энергии в механическую.

Механический преобразователь ( МП ) может изменять скорость вращения двигателя.

Упр — управляющее воздействие.

ИО — исполнительный орган.

Функциональные части :

Силовая часть или электропривод с разомкнутой системой регулирования.

Механическая часть.

Система управления электропривода.

Следящий ЭП — электропривод, автоматически отрабатывающий перемещение исполнительного органа РМ с заданной точностью в соответствии с произвольно меняющимся сигналом управления.
