7.1. Состав и назначение ЗРС

7.1.1. Назначение и состав ЗРС

Зенитная ракетная система (ЗРС) относится к системам зенитного ракетного оружия класса «земля - воздух» и предназначена для уничтожения средств воздушного нападения (СВН) противника зенитными управляемыми ракетами ( ЗУР ).

ЗРС представляет собой совокупность зенитных ракетных комплексов ( ЗРК ) и средств, обеспечивающих их применение (рис. 1). ЗРС составляет основу вооружения зенитной ракетной части ПВО.

Основной структурной единицей ЗРС является ЗРК , представляющий собой централизованно или автономно функционирующую сово­купность боевых и обеспечивающих средств. В составе ЗРС может быть не­сколько типов ЗРК , различающихся областью применения и некоторыми техническими устройствами. В связи с определяющей ролью ЗРК в системе, в последнее время ЗРК часто отождествляется с ЗРС.

К средствам, обеспечивающим применение ЗРК, в ЗРС относятся: средства управления ЗРС ( СУ ЗРС ), средства технического обеспечения ( СТО ) и средства технической эксплуатации ( СТЭ ).

Классификация и боевые свойства ЗРС аналогичны классификации ЗРК и боевым свойствам ЗРК .

История создания отечественных ЗРС для войск ПВО страны

Видеофильм «Зенитная ракетная система С-300»

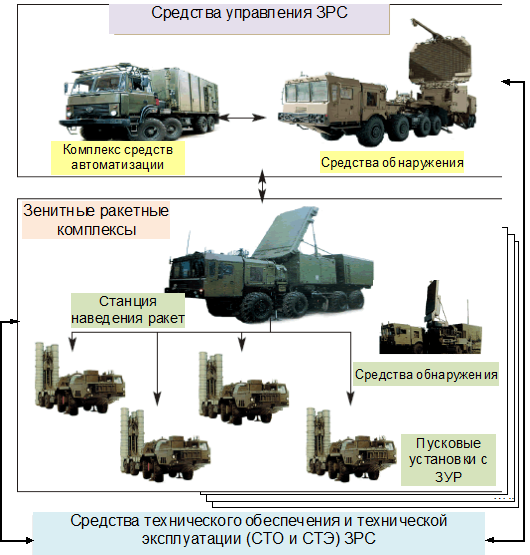

Рис 1. Структурная схема ЗРС и ЗРК

7.1.2. История создания отечественных ЗРС для войск ПВО страны


Фото 1. С.А. Лавочкин

ЗРС первого поколения. В 1950 г. постановлением Правительства СССР КБ-1 (ныне НПО "Алмаз") было определено головным разработчиком системы ПВО города Москвы, получившей обозначение С-25 "Беркут". Ракета для этой системы под шиф­ром "205" разрабатывалась в КБ под руководством С.А. Лавочкина (фото 1).

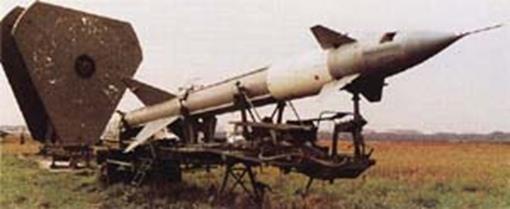

Фото 2. Станция наведения ракет, пусковая установка с ЗУР «205»
ЗРС С-25 (1955 г.)

Работы по созданию ЗРС С-25 и ракеты "205" (фото 2) велись в крайне сжа­тые сроки, что объяснялось наличием у вероятного противника стратегиче­ских бомбардировщиков, способных нести ядерные заряды. Параллельно, еще до получения результатов испытаний, было начато серийное производ­ство компонентов ЗРС. Более 50 заводов работали над созданием двигателей, элементов и агрегатов конструкции, блоков систем управления. Летом 1951 г. были произведены первые пуски, а весной 1953 г. состоялись первые пере­хваты реальных воздушных целей, в качестве которых использовались отра­ботавшие свой ресурс боевые самолеты.

На основе зенитной ЗРС С-25 к середине 50-х гг. бы­ла создана система ПВО Москвы, имевшая два кольцевых рубежа обороны и состоявшая из радиолокационных систем дальнего и ближнего обнаружения и 56 зенитных ракетных полков со стационарными пусковыми установками, предназначенными для запуска ракет "205" (рис. 1). Каждый полк был способен об­стреливать до 20 воздушных целей, находящихся на дальности до 30 км и на высотах от 3 до 20 км в азимутальном секторе перехвата 50...60 ° . ЗРС С-25 стала первой отечественной зенитной ракетной системой, поступившей на вооружение войск ПВО. Претерпев ряд модификаций, она простояла па воо­ружении около 30 лет.

RaspletinAA[1]
Фото 3. А.А. Расплетин
Grushin_Petr_Dmitrievich_1986[1]
Фото 4. П.Д. Грушин

Наиболее значительным событием периода становления отечественных ракетных средств ПВО стало создание передвижной ЗРС С-75. Ее разработка осуществлялась в КБ-1 под руководством А.А. Расплетина (фото 3), а в ОКБ-2 (ныне МКБ «Факел») под руководством П.Д. Грушина (фото 4) для этой системы в 1953 г. была создана ракета В-750 (1Д).

ЗРС С-75 (фото 5) и созданные для нее ракеты В-750  находились на вооружении более 30 лет, пройдя ряд модификаций. Эта система первой из отечественных ракетных средств ПВО прошла и боевые испытания. Ракетой В-750 этой сис­темы 1 мая 1960 г. под Свердловском был сбит американский самолет - разведчик   У-2, пилотируемый Ф. Пауэрсом.

Фото 5. ЗРК ЗРС С-25 (1957 г.)

Успешно применялась ЗРС С-75 во время войны во Вьетнаме, где с 1965 по 1973 г. с ее помощью было унич­тожено более 2.5 тысячи американских самолетов. Высокую эффективность продемонстрировала ЗРС С-75 и в ходе других локальных конфликтов, в ча­стности. в Ближневосточном регионе.

ЗРС С-75 была первой передвиж­ной системой, способной приступить к отражению воздушного удара с марша за несколько часов. По своим тактико-техническим данным С-75 опе­режала характеристики многих ЗРС зарубежных разработок того периода.

К концу 50-х гг. относится появление первых ЗРК корабельного базиро­вания. В нашей стране, как правило, создание таких комплексов шло по пути использования в морских условиях ЗУР . созданных для наземных войск. По­добным путем, например, был создан корабельный ЗРК средней дальности «Волхов-М», в составе которого использовалась одна из модификаций ЗУР В-750. Таким же образом был создан корабельный ЗРК малой дальности "Волна” с модифицированным вариантом ракеты из состава ЗРС С-125, которая ранее создавалась для войск ПВО (фото 6).

Фото 6. Пусковая установка с ЗУР  и станция наведения ракет
ЗРС С-125 (1961 г.)

Первое поколение ЗРК решало в основном задачи борьбы с самолетами. В этот период развитие ЗРС шло, в основном, по пути совершенствования средств обнаружения и распознавания целей, систем управления ракетами, повышения дальности, скорости полета и маневренности ЗУР .

Вместе с тем происходили бурные перемены и в развитии авиации - в те­чение сравнительно короткого промежутка времени скорости полета самоле­тов возросли до 1800-2500 км/ч, а практический потолок - до 15...22 км.

Самолеты стали оснащаться системами создания помех , существенно уменьшилась их эффективная поверхность рассеивания ( ЭПР ), значительно повысились их маневренные качества, самолеты стали способны выполнять свои задачи практически в любых погодных условиях. Вместе с тем намети­лась четкая тенденция к стабилизации максимальных скоростей и высот по­лета. Для серийных самолетов они в 90-х гг. составили 2000...2500 км/ч и 20 км соответственно.

ЗРС второго поколения.  Исходя из особенностей развития авиации, были сформулированы требования к ЗРС второго поколения. В результате, в 1958..1966 гг. под руководством академика  А.А. Расплетина была разрабо­тана ЗРС дальнего действия С-200 (фото 7) с самонаводящимися на цели зенитными ракетами. С поступлением на вооружение этой системы была практически решена задача борьбы с самолетами на дистанциях в несколько сотен километров до рубежа запуска с них управляемых ракет класса "воздух-поверхность".

Фото 7. Пусковая установка с ЗУР  и радиолокатор подсвета целей
ЗРС С-200 (1967 г.)

На основе их использования была получена возможность создания систем ПВО, способных обеспечить защиту не только важнейших объектов, но и целых стран от нападения с воздуха. Создание таких систем существенно повысило эффективность борьбы с самолетами, что было подтверждено практикой бое­вых действий в ряде локальных войн и конфликтов. Претерпев несколько этапов модернизации до уровня С-200Д, система состояла на вооружении зенитных ракетных войск (ЗРВ) страны более тридцати лет, заставив вероятного противника внести серьезные коррективы в тактику действий своих СВН.

Вместе с тем, перед разработчиками всегда актуальной оставалась задача иметь высокоэффективные многоканальные ЗРК с единым многофункциональным радиолокатором, обеспечивающим обзор большого сектора пространства и одновременное управление наведением нескольких ракет на несколько целей.

ЗРС третьего поколения. Незадолго до своей скоропостижной кончины А.А. Расплетин выступил с инициативой и начал работать над унифицированной многоканальной систе­мой нового поколения С-300. Успехи микроэлектроники, вычислительной техники, развитие фазированных антенных решеток, позволили создать такую  систе­му, которая была разработана под руководством преемника Расплетина Генерального конструктора академика Б.В. Бункина (фото 8) и Генерального конструктора ракеты академика П.Д. Грушина.

Bunkin_BV[1]
Фото 8. Б.В. Бункин

Создание и внедрение в практику работы проектно-конструкторских ор­ганизаций быстродействующей вычислительной техники позволило перейти в этот период к принципиально новым приемам проектирования, ос­нованным на методах оптимального проектирования. В основу этих методов был положен поиск параметров и характеристик ЗУР и ЗРС, наиболее полно отвечающих выбранному критерию их эффективности.

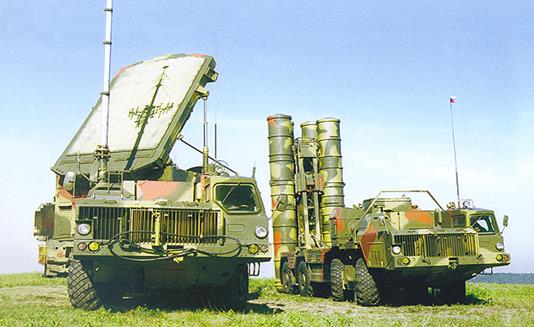

Фото 9. Радиолокатор подсвета и наведения, пусковая установка с ЗУР ЗРС С-300ПМ (1994 г.)

Разработка и постановка на вооружение третьего поколения ЗРК и ЗУР в решающей степени были связаны с расширением номенклатуры целей и их характеристик. В 70-80-х гг. на вооружение армии ряда стран были приняты СВН, получившие название высокоточного оружия (ВТО). Основной задачей ЗРС третьего поколения как раз и явилась борь­ба с ВТО. С целью повышения боеготовности, ракеты всех ЗРК семейства С-300 (фото 9) оснащены двигате­лями твердого топлива. Вошла в практику установка ракет в герметичные транспортно-пусковые контейнеры ( ТПК ). что в сочетании с  оригинальными конструктивными решениями, новыми системами и методиками испытаний обеспечило их беспроверочное хранение при постоянной готовности к запус­ку в течение десяти лет и более.

Все ЗРК третьего поколения стали мобиль­ными, время подготовки к пуску ЗУР с марша в зависимости от типа ЗРК на­ходится в пределах от 5 минут до нескольких секунд.

Еще одной важной особенностью нового поколения ЗУР стала их унификация. Разработчикам удалось создать ограниченную номенклатуру ЗУР , способную обеспечить поддержку действий Сухопутных войск, кораблей ВМФ. а также ПВО жизненно важных военных и гражданских объектов.

Принципиальные изменения произошли в системе обнаружения и слеже­ния за целями. Радиолокационные станции, обеспечивающие этот процесс, стали использовать фазированные антенные решетки ( ФАР ), что в сочетании с быстродействующими вычислительными устройствами позволяет одновре­менно отслеживать полет нескольких десятков целей и управлять полетом десятков ЗУР .

Современная отечественная система ПВО способна поражать воздушные цели любого типа, имея на вооружении ЗРС С-300 различных модификаций.

Для борьбы с непрерывно развивающимися средствами воздушного на­падения создаются все более совершенные системы обороны четвертого и пятого по­колений серии "Триумфатор". Над их созданием продолжают успешно рабо­тать коллективы НПО "Алмаз-Антей" и МКБ "Факел".

Видеофильм об истории зенитных ракетных войск России

62-31

Рис 1. Размещение ЗРС С-25 для прикрытия г. Москвы
в 50-80-е гг. ХХ в.

7.1.3. Средства управления ЗРС

Средства управления ЗРС (СУ ЗРС) -  совокупность функционально связанных технических устройств, предназначенных для автоматизированной обработки информации и управления ЗРК с целью эффективного функционирования ЗРС в целом.

Основу современных СУ ЗРС составляет комплекс средств автоматизации (КСА) и средства обнаружения воздушных целей ( РЛС , а также РЭС, работающих в различных диапазонах волн и на различных физических принципах).

КСА предназначен для автоматиза­ции процессов сбора данных об обстановке, обработки и отображения этих данных в целях выдачи рекомендаций должностным лицам органов управле­ния при выработке ими решений по управлению войсками (боевыми средст­вами) и доведения в соответствии с принятыми решениями задач и управ­ляющих воздействий до управляемых объектов. В совокупности с обслуживающим личным составом и методами управления, КСА образует автоматизированную систему управления (АСУ) , которая предназначена для реализации информационной технологии выпол­нения задач по обработке информации и управления в интересах эффектив­ного функционирования управляемых объектов.

КСА (рис.1) включает в себя: средства отображения информации и ввода данных; средства сбора, обработки, хранения и выдачи данных; средства приема и передачи данных; средства энергоснабжения .

Рис.1. Структурная схема КСА ЗРС.

Средства отображения информации и ввода данных включают: устройства отображения информации (УОИ), устройства (пульты) для ввода или вывода информации операторами в вычислительный комплекс (ВК) или ЭВМ. аппаратуру сопряжения УОИ с другими элементами системы.

Устройства отображения информации являются основными элемента­ми аппаратуры отображения.

Устройства (пульты) для ввода — вывода данных в ЭВМ (ВК) обеспечи­вают ввод (вывод) информации для отображения на соответствующих уст­ройствах (индикаторах).

Аппаратура сопряжения УОИ с другими элементами системы обеспечи­вает нормальное функционирование в боевом режиме всей аппаратуры ото­бражения информации.

Все УОИ АСУ по конструктивному оформлению и технической реализа­ции подразделяются на три основных типа: проекционные, панельные и ин­дикаторные УОИ на электронно-лучевых трубках .

Проекционные УОИ предназначены для получения изображения увеличенных размеров. Они работают по принципу проецирования его на экран для общего обозрения.

Панельные УОИ предназначены для отображения информации на мат­ричном экране определенных размеров с использованием электролюминесцентных, оптико-механических или газонаполненных элементов. Панельные УОИ применяются как для коллективного, так и для индивидуального поль­зования.

Индикаторные УОИ на электронно-лучевых трубках (ЭЛТ) предназначе­ны для отображения более детальной обстановки при получении инфор­мации непосредственно от источников (радиолокационные средства разведки и др.), а также при получении информации по каналам связи внутри данной системы управления или от других КСА.

По назначению УОИ подразделяются на устройства коллективного и индивидуального пользования.

УОИ коллективного пользования предназначены для воспроизведения информационной модели общей воздушной (наземной) обстановки в преде­лах определенного района боевых действий, состояния боевой готовности своих войск и т. д. На основе такой модели осуществляется качественная оценка обстановки и подготовка данных для принятия решения командиром.

К УОИ коллективного пользования относятся большие экраны и элек­тронные табло, которые устанавливаются для представления информации всему боевому расчету.

УОИ индивидуального пользования предназначены для более детального и полного отображения информации в определенном районе при получении ее от первичных (радиолокационные средства разведки) и вторичных источников информации.

Устройства (пульты) ввода данных предназначены для ввода в ЭВМ должностными лицами органа управления сообщений об обстановке и о при­нятых решениях, а также запросов на решение требуемых задач по обработке, выдаче и отображению необходимой информации.

Устройства ввода данных в совокупности с устройствами отображения индивидуального пользования конструктивно оформляются в виде автомати­зированных рабочих мест должностных лиц органа управления, оснащенных необходимым количеством табло, индикаторов, клавиш выключателей и пере­ключателей (фото 1). В простейшем случае автоматизированное рабочее место пред­ставляет собой персональную ЭВМ.

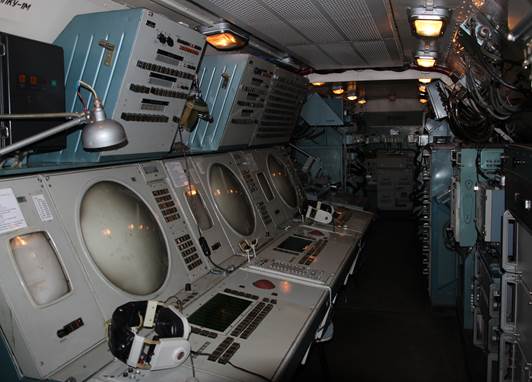

Фото 1. Внешний вид и размещение АРМ КСА подразделения ПВО

В средства сбора, обработки, хранения и выдачи данных КСА входят одна или несколько ЭВМ, объединенных, как правило, в вычислительный комплекс. ВК решает следующие задачи: осуществляет логическую и вычислитель­ную обработку данных, поступающих от внешних источников информации и выдачу информации на них; подготовку и выдачу информации в средства отображения информации; выполнение команд операторов, связанных с вмешательством в процесс уп­равления и обработки информации; подготовку, запись и хранение данных о ходе процессов управления и обработки информации, функционировании операторов и аппаратуры КСА, выдачу по требованию указанных данных для составления отчетных документов; комплексный функциональный кон­троль всех подсистем СУ ЗРС.

Средства приема-передачи данных (СППД) представляют собой совокупность каналов связи и оконечных технических устройств средств связи, которые предназначены для приема и передачи информации в цифровой форме.

В состав оконечных технических устройств средств связи входят следующие основ­ные элементы: кроссовая аппаратура и аппаратура уплотнения (каналообразования). Кроссовая аппаратура предназначена для взаимного соединения (кроссировки) различного вида аппаратуры, аппаратура каналообразования - для обеспечения возможности использования одной физической цепи (линии связи) для передачи информации по нескольким каналам связи (для нескольких абонентов). Оконечные технические средства передачи дан­ных и оконечные технические устройства средств связи являются групповыми устрой­ствами. так как обслуживают всю совокупность трактов передачи данных конкретного КСА пункта управления.

Тракты передачи данных могут быть организованы на каналах провод­ной. тропосферной, радиорелейной, спутниковой и других типов связи. Они должны обеспечивать бесперебойную, надежную и достоверную при задан­ном уровне задержек и потерь передачу смысловой и служебной информации между различными элементами КСА.

7.1.4. Средства технического обеспечения и эксплуатации ЗРС

Средства технического обеспечения и эксплуатации ЗРС (СТО и СТЭ ЗРС) предназначены для решения следующих задач:

  • автомобильного транспортирования вооружения и военной техники ЗРС и ЗРК ;
  • обеспечения маневра подразделений зенитного ракетного полка;
  • обеспечения зрдн ЗУР ;
  • заряжания и разряжания ПУ .

В состав СТО и СТЭ входят автомобильные краны, автомобильные тягачи, кабелеукладчики, компрессорные станции, топливозаправщики, транспортные и заряжающие машины, средства для заряжания – разряжания ЗУР (фото 1-4).

Описание: DSC08377

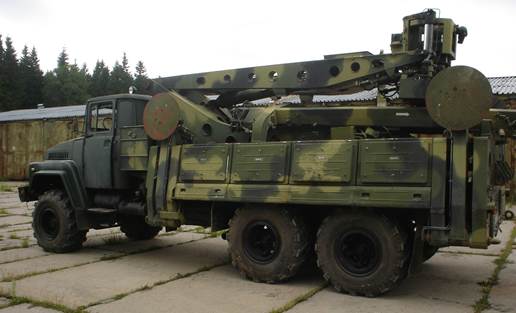

Фото 1. Заряжающая машина

Описание: DSC05392

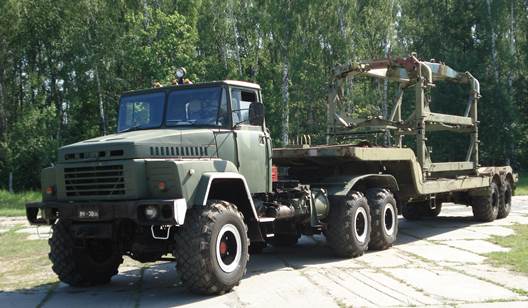

Фото 2. Автомобильный тягач с транспортной машиной и средствами для заряжания – разряжания ЗУР

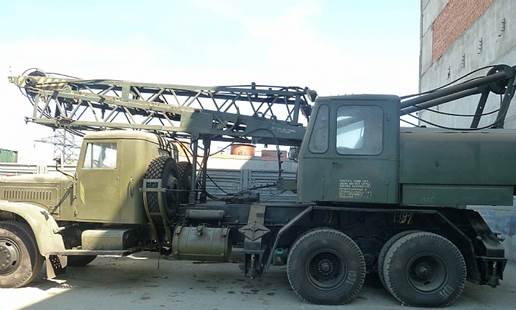

Фото 3. Автомобильный кран

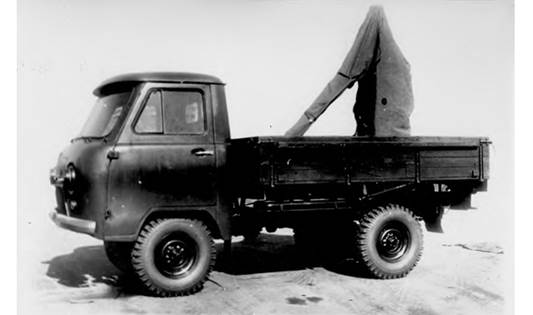

Фото 4. Кабелеукладчик
